手持式變壓器直流電阻測試儀測量變壓器直流電阻方法詳解
變壓器直流電阻是指變壓器各相繞組的直流電阻值，是變壓器的重要參數之一，變壓器直流電阻指各繞組的純電阻阻抗，是變壓器在直流電作用下的電阻值。測量變壓器直流電阻的目的是檢查繞組接頭的焊接質量以及繞組匝間是否有短路現象；檢查分接開關的接觸是否良好，分接頭的實際位置是否正確。變壓器大修或改變分接頭位置，或出線故障短路后，需要測量繞組連同套管的直流電阻。每年春檢和秋檢或者大修后需要定期檢測變壓器直流電阻以防止后期運行中出現故障問題。下面來講解下使用手持式變壓器直流電阻測試儀測量變壓器直流電阻。

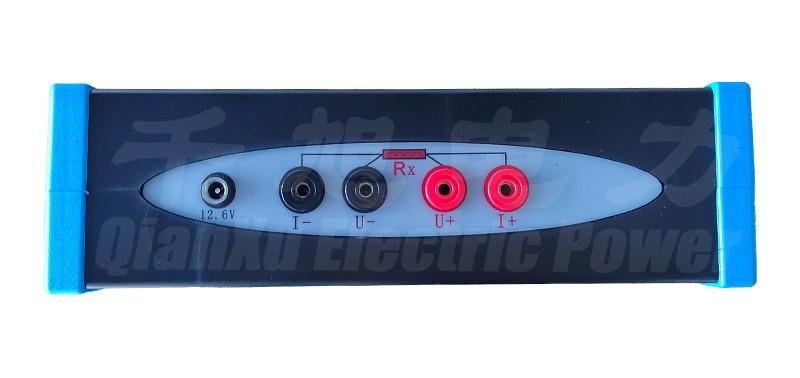

首先準備一臺手持式變壓器直流電阻測試儀，參數功能如下：
測量最大電流：10A
測量范圍：500uΩ-50k
精度：±0.2%
可靠保護反電勢對儀器的沖擊，自動放電，內置鋰電池，內置不掉電時鐘和不掉電存儲器，可永久保存數據。
根據上述參數可知該變壓器直流電阻測試儀適用于35kV及以下變壓器直流電阻測試儀，下面以一臺10kV變壓器為例子，銘牌如下：
根據銘牌信息，可知變壓器聯結組別為Dyn11，變壓器有五個檔位，為常規的三相10kV變壓器，一次組別為三角形接法（需要測量五個檔位），二次接法為星形接法。
一次測量
一次組別為三角形接法且變壓器有五個檔位，根據三角形接法原理圖如下，測量每組繞組的直流電阻接線為AB、BC、AC的接線方式，電阻計算原理為電壓/電流，儀器分別有細線電壓線和粗線電流線分別夾在所需測量的繞組兩邊，比如測量AC繞組電阻，測夾在A相和C相。
接好線后點擊進入?yún)?shù)設置界面，設置好對應的測試電流（常規一次測電阻大概30Ω左右，選擇較小的測試電流兼容大電阻或者選擇自動檔位）和溫度補償（常規75°即可）一切就緒后點擊開始測試，如下圖：
根據上圖顯示可以看到測量的一次側AC繞組的電阻為33.98Ω，補償?shù)?5°銅補后為41.31Ω，此時點擊結束測量儀器為發出嗡嗡聲，自動放電并結束測量保持數據。同理根據上述測量AC的方法分別測出AB、BC的電阻值。測量完成后記錄數據，給變壓器換擋位，測量其他檔位的三相繞組電阻值，并記錄。
二次測量
二次由于跟一次的接線方式不同，采用的是星形接法有中心點的接線方式，所以跟一次測量的接線略有不同，具體接線原理如下圖：
根據上述圖可以知道測量三相的繞組電阻則采用AO、BO、CO的接線方式，由于二次不用換擋，測量一次即可，更加方便。
以AO為例子，同樣根據電阻值選擇測量檔位或者直接自動換擋，點擊開始測量，由上可知二次側的AO的電阻值為36.08mΩ，并以同樣的方法分別測量出BO、CO的電阻值并記錄。
總結，通過手持式變壓器直流電阻測試儀測量的方式分別測量五個檔位的一次電阻的三相電阻值，總過一次測15組數據，二次側3組數據，總共18組數據，這18組數據可以手動機計算出三相不平衡率和判斷該變壓器的隱患，填寫報表完成整個變壓器的直流電阻測試！
其他變壓器直流電阻數據報表圖（僅供參考）
