適用于現35kV變壓器配變及以下變壓器內部線圈繞組電阻測量，該款內置鋰電池、攜帶方便、高清顯示，是現場測量變壓器直阻的可靠設備
參考標準：DL/T 845.3-2004
●手持式儀器，體積小重量輕
●數據存儲
●高清顯示屏
注：本產品享受免費技術指導、軟件升級等服務。
歡迎致電：027-86628100 / 15927335914
Product Introduction

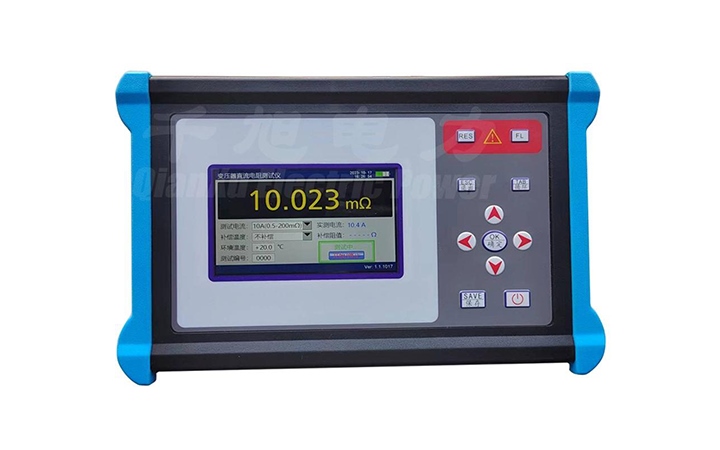

手持式變壓器直流電阻測試儀QXZZ-10S采用單片機控制，計算速度快。適用于現場絕大多數配變的內部線圈繞組快速測試。操作簡單，攜帶方便，內置鋰電池供電。可以清晰檢測變壓器各分接開關位置的接觸情況及是否與實際位置相符。具有強大的抗干擾能力和高輸出電流，同時支持放電和報警功能。
Product Introduction
電流檔位 | 測量范圍 | 電流檔位 | 測量范圍 |
10A | 500uΩ~500mΩ | 300mA | 100mΩ~25Ω |
5A | 1mΩ~1.5Ω | 100mA | 500mΩ~80Ω |
1A | 50mΩ~8Ω | 5mA | 30Ω~50kΩ |
技術指標 | |||
準確度 | ±(讀數×0.2%) | 最高分辨率 | 0.1uΩ |
使用條件及外形 | |||
工作電源 | AC220V，50Hz/60Hz | ||
主機重量 | 4kg(不含測試線) | 主機尺寸 | 320×240×130mm3 |
使用溫度 | -10℃~50℃ | 相對濕度 | ≤90%，不結露 |
Product Parameters
1. 采用高速單片機控制，操作簡便，自動化程度高
2. 新型電源技術，拓寬了測量范圍。
3. 完善的保護功能，可可靠保護反電勢對儀器的沖擊，提升性能可靠性。
4. 響應速度快，測量數據穩定，測試過程中自動更新數據。
5. 智能化功率管理技術，保持最小功率狀態，有效減輕內部發熱，節約能源。
6. 內置不掉電時鐘和不掉電存儲器，可永久保存數據。
Product Image

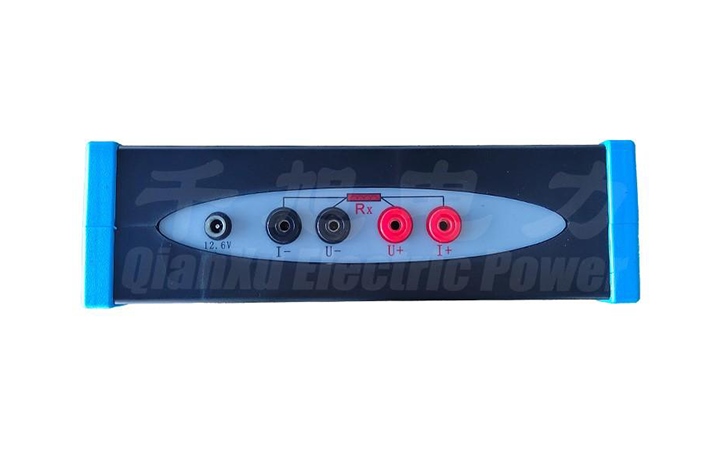

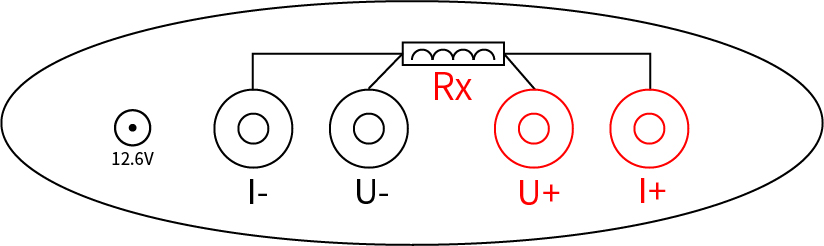

儀器接線見下圖：將紅色測試線插片接到I+上， 插桿接到U+上，測試鉗夾到試品一端，將黑色測試線插片接到I-上，插桿接到U-上，測試鉗接到試品另一端。
Product Certificate
手持式變壓器直流電阻測試儀主機 一臺
10A型測試線 一套
電源適配器 一個
標 準 電 阻 一個
使用說明書 一本
合 格 證 一張
檢 測 報 告 一張
