手持式變壓器直流電阻測試儀怎么接線及操作？

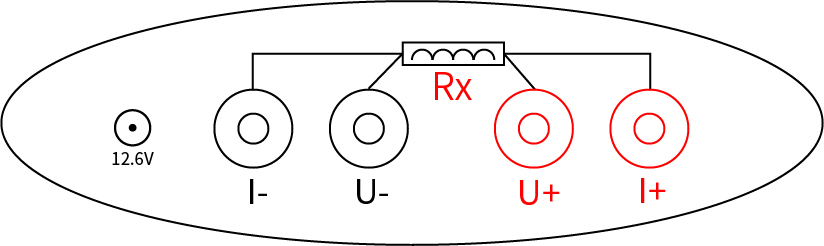

手持式直流電阻測試儀接線見下圖：將測試線按照紅對洪黑對黑接入I+和U+，測試夾分別接到被試品的一端，這里注意粗線接電流，細線接電壓，然后電壓接被試品在電流測試夾里面。

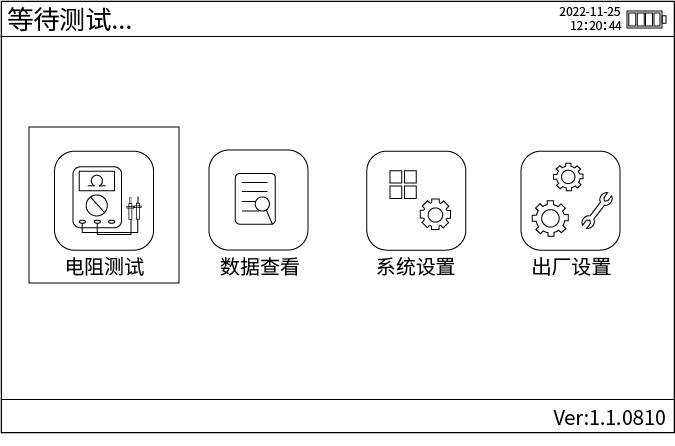

        1、開機頁面顯示如下圖：

        按【OK/確定】鍵可進入設置界面，可在其中進行選擇電流、設置補償材料，補償溫度，按【TAB】鍵光標可在各個功能之間切換。按上下鍵選擇數值。

        電流選擇：按【TAB】鍵將光標選擇在電流選項上面，可以通過【上箭頭】按鍵、【下箭頭】按鍵選擇測試電流，選定測試電流后，按【TAB】鍵可光標移動到【開始/停止】按鍵再按【OK】按鍵開始測試，測試中按【OK】按鍵停止測試。

        補償材料：按【TAB】鍵將光標選擇在補償溫度選項上面，可以通過【上箭頭】按鍵、【下箭頭】按鍵選擇補償材料，材料選擇后，按【TAB】鍵可離開當前位置。

        補償溫度：按【TAB】鍵將光標選擇在補償溫度選項上面，可以通過【上箭頭】按鍵、【下箭頭】按鍵設置補償溫度，溫度設定后，按【TAB】鍵可離開當前位置。

        2、 開始測試界面

        在測試主界面下將可以核對測試電流等信息是否設置正確后，然后按【OK】鍵進入數據測量

        開始測量后，儀器顯示“正在充電”，隨后又顯示測試中，這里表示儀器已經充好電，正在測試，幾秒后就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。在測試過程中按【右箭頭】鍵可對當前數據進行打印，按【下箭頭】鍵保存當前數據。

        3、 測試完畢后，按停止這里儀器停止測量并開始放電，關斷電源后拆下測試線與電源線結束測量。

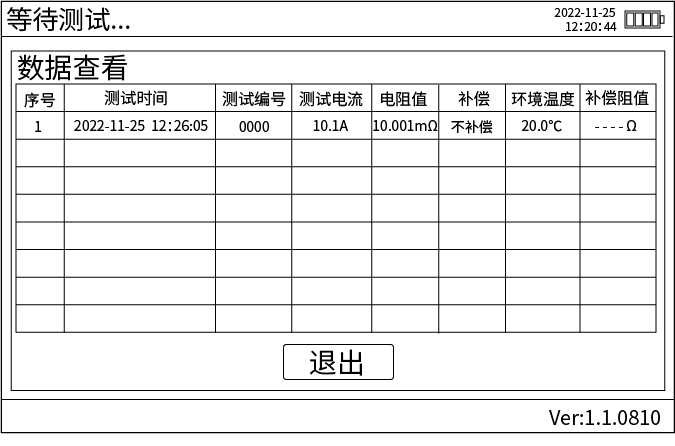

        4、 在停止狀態下，按【退出】鍵進入主界面按【TAB】鍵光標移動到“查看數據”圖標按【OK】鍵進入數據查看界面

        本儀器最多保存99組數據，超過99組數據自動覆蓋以前的數據。在查看界面可以通過【上箭頭】按鍵、【下箭頭】按鍵查看數據，也可以按【OK】鍵調出打印和刪除數據對話框進行相應數據操作，按【退出】鍵返回到測試界面。

注意事項：

1、連接測試線和連接接地線時，如果現場有油漆或者氧化膜，需要反復摩擦，增加接觸面積，以免接地或者連接不良。

2、在拆線前，一定要等儀器復位，沒有電流輸出，放電結束后，關閉電源再進行拆線。

3、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。
