使用繼電保護測試儀進行三段過流速斷保護試驗方法

        繼電保護裝置的三段過流實驗，主要是用于驗證和測試繼電保護裝置中的三段過流保護功能，即電流速斷保護（I段）、限時電流速斷保護（II段）和定時限過電流保護（III段），需要定期使用繼電保護測試儀對其進行校驗，以保護線路微機裝置的穩定運行。

關于過流速斷的試驗如下：

1、查看定制

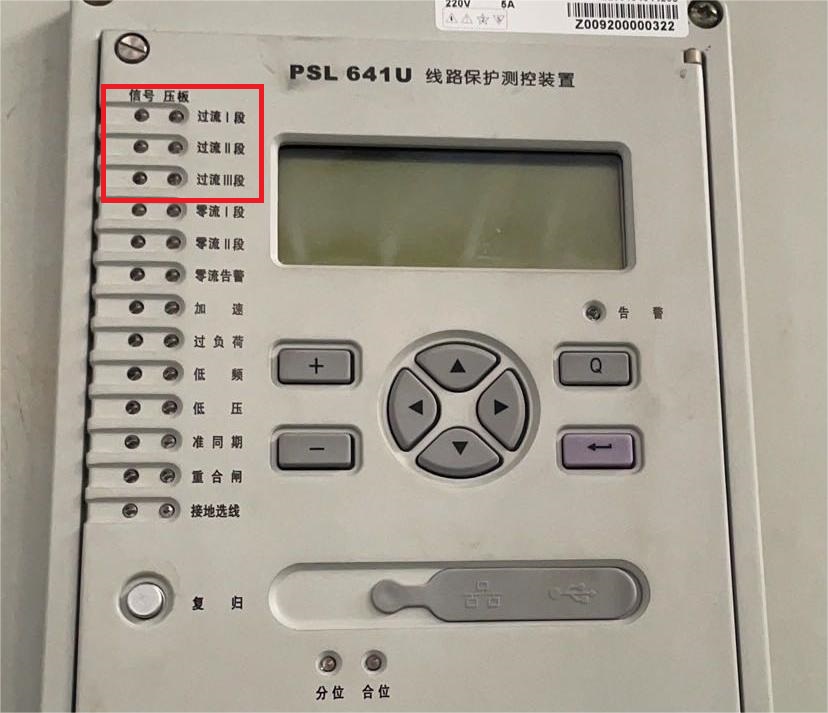

        在試驗開始前需要打開微機裝置查看定值，三段過流參數，時間等，確保繼電保護裝置三段過流壓板投入（壓板投入則燈亮），然后準備一臺三相繼電保護測試儀。

        假定 一段電流定值 9A 時間 0 秒，二段過流保護 定值為 5A 時間1秒 ，三段過流保護定值為 3A 時間 3秒。

2、接線

        將儀器電源線接上打開功率開關，Ia、Ib、Ic分別接入繼電保護裝置的三相電流輸入、繼電保護裝置的跳閘信號輸出接入測試儀的開關量輸入，繼保裝置需要供電可接入測試儀的直流供電端，如下圖：

3、開始操作

        接下來我們打開功率開關，功率開關打開以后，裝置的電源線是帶電的，這個時候可以看到繼保裝置顯示屏亮起來了，我們試驗的原則為0.95被可靠不動作，1.05倍可靠動作，通過觸摸板進入交流試驗項目，在已知繼保裝置一段電流的定值是 9A、0s 的情況下，首先把繼電保護測試儀的Ia,Ib,Ic的輸出電流默認設置為0.95倍，即8.55A。然后把可變勾選，勾選的意思是可以完成一個自動試驗，步長默認是0.2秒，步長的時間是1秒鐘，步長的這個電流只是0.2A，接著我們把這個手動試驗改成這個自動試驗。這里也可以選擇進行手動實驗，即設置好步長后按照自己的節奏升流。

        點擊開始試驗?？梢钥吹竭@個這邊電流在慢慢的增加。可以看到的繼保裝置這個數值現在已經出來了，已經過流保護跳閘了，跳閘的這個電流是9.02A，動作的時間是0.1s。

        此時檢查儀器和繼保裝置的數值是否相同，當數值對得上時，即做完過流速斷一段保護試驗以后，我們可以進行保存報表，就是根據現場這個需求填項目名稱，也可以輸入英文。

        接下來二段三段過流試驗同上操作一樣

4、填寫報表

至此試驗結束！
