手持式回路電阻測試儀現場測量如何操作？

手持式回路電阻測試儀測量操作使用說明

1、主機

圖一為主機，顯示屏采用7寸TFT液晶屏，主機右側為按鍵操作區域。

圖一 主機

2、開機

長按【開關機鍵】3秒，聽到蜂鳴器聲音，儀器進入開機狀態。

3、關機

在儀器開機狀態下，長按【開關機鍵】 3秒，聽到蜂鳴器聲音，儀器關機。

4. 測試界面

開機儀器進入測試界面，按鍵，光標移動，可選擇測試電流、測試時間、測試編號。光標進入測試電流時，按上下鍵選擇電流。光標移動回【開始/停止】按鍵，按【OK】鍵開始測試，測試過程中按【OK】鍵停止測試。

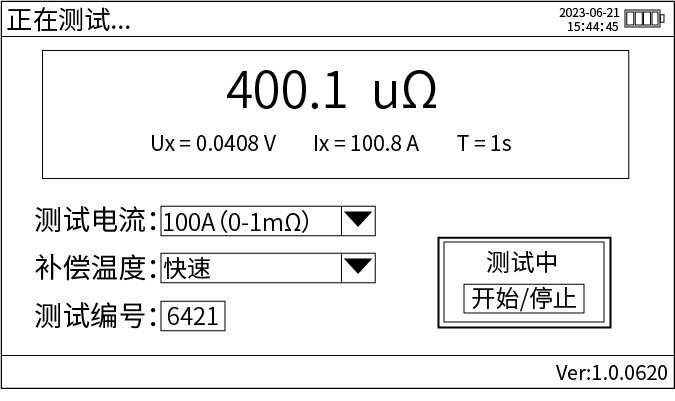

圖二 測試界面

測試完成后，按【保存鍵】，儀器將會對當前測得的數據進行存儲。

5、主界面

儀器在測試界面里，按返回到主界面，按【左】【右】鍵選擇菜單，按【OK】鍵進入功能界面。

圖三  主界面

6、查看數據

儀器進入查看數據界面，如圖：

圖四 查看數據界面

按【上】【下】按鍵選擇數據，再按【OK】鍵進入數據處理界面如下圖：

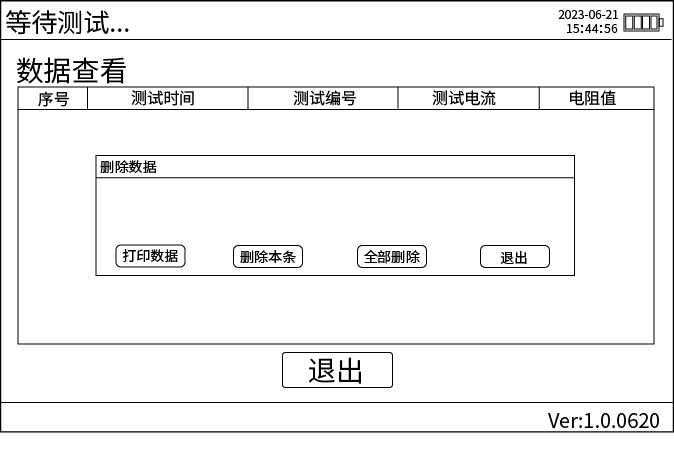

圖五 數據處理

此界面可以打印數據，刪除數據。

7、系統設置

進入系統設置界面如下圖：

圖六 系統設置

按【循環鍵】儀器光標移動，按【上】【下】鍵調時間，光標移動到語言設置，按【上】【下】鍵選擇設置語言，設置完成光標移動到【保存】按【OK】鍵保存生效并退出。如果修改了語言，儀器會自動關機，重啟有效。

8、數據導出

儀器關機，將數據線一端插入USB口，另外一端插入電腦USB插孔，儀器自動開機，等待儀器進入測試界面電腦會彈出識別外部存儲盤，點開存儲盤可以拷貝或打開txt文本文件。
