帶電電纜識別儀操作及接線

QXDS-V帶電電纜識別儀是用于從一束電纜中識別出特定電纜的專用儀器。 可識別停電電纜和帶電電纜，滿足電力施工現場電纜識別的多種需求。該識別器主要由發射主機、接收主機、發射電纜、發射卡尺和柔性測量線圈組成。

識別停電電纜:

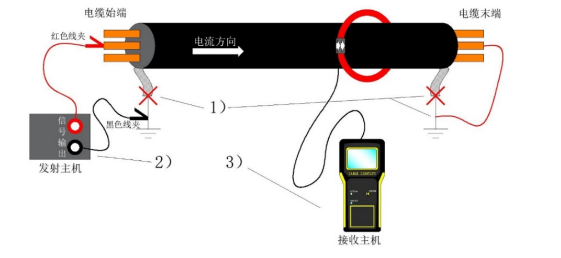

1）測前準備: 電纜兩端斷電、末端芯線接地、斷開兩端鎧裝接地線；

2）發射主機準備：測試線按顏色接入主機，黑色接大地，紅色接芯線，短按電源鍵切換到“停電識別”模式，回路狀況不為“高阻”，表示工作正常；

3）接收主機準備：按電流方向套入測量線圈，長按“功能按鍵”開機，收到信號與發射信號同步則工作正常，否則需短按“功能按鍵”提高增益檔位；

4）現場識別：識別過程中勿更改增益檔位，在電纜沿線按電流方向測試任意電纜，接收信號與近端信號方向、幅值、間隔相似的則為待識別電纜。

識別帶電電纜:

1）發射主機準備：將卡鉗卡入電纜，接線柱按顏色接入發射主機，短按電源鍵切換到“帶電識別”模式，卡切接入為“已接入”，表示工作正常；避免卡鉗信號直接耦合到測量線圈，測量時應與卡鉗保持1米以外的距離；防止卡鉗對鄰近電纜的串?dāng)_，卡鉗也應與鄰近電纜保持一定距離。

2）接收主機準備及現場識別：同“識別停電電纜”3）、4)條所述。
