如何用變頻串聯諧振交流耐壓裝置做電纜交流耐壓試驗

        國家標準現在要求橡塑電纜做30-300Hz交流耐壓試驗，所以現在電纜都是用的變頻串聯諧振做耐壓試驗，以往的紙絕緣充油電纜已經很少出現了，變頻串聯諧振試驗裝置由于其體積相對試驗變壓器輕便，易搬運，所以是現在市面上首選電纜交流耐壓測試儀。下面講解下如何用變頻串聯諧振交流耐壓試驗裝置做電纜的交流耐壓試驗。

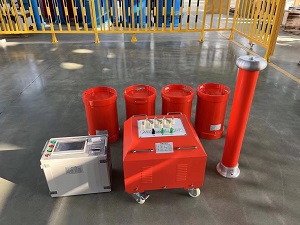

準備設備：135kVA/108kV變頻串聯諧振交流耐壓試驗裝置，10kV電纜3公里截面積300平方一根。

耐壓試驗前先對電纜每一相進行絕緣電阻測試，記錄好絕緣電阻數據。

1、對變頻串聯諧振交流耐壓試驗裝置進行接線，首先變頻電源側面有電源輸入，大容量耐壓產品需要380V供電輸入，按照黃綠紅顏色接入380V電源，如果只能接220V電源的話只需接入AC兩相，注意接入220V的話變頻串聯諧振交流耐壓試驗裝置容量只能發揮一半，電源接好后，按照變頻電源輸出端子接入對應顏色輸出線接到勵磁變壓器的輸入端，變頻電源接好地線。

2、勵磁變壓器接好輸入線后，按照需要的抽頭電壓接好輸出端到電抗器下端，此時注意電抗器串并聯搭配具體看被試品，一般串聯式電壓相加（適用于開關等高耐壓設備），并聯是電流相加（適用于電纜大容量被試品），具體搭配需看方案，搭配好后通過電抗器高壓出現接入到分壓器，分壓器下端信號線接到變頻源信號線輸入，注意如果被試品是變壓器的話可能需要補償電容，此時是做電纜耐壓試驗不需要補償電容。

3、接好線后從電抗器引出來的高壓線接到被試電纜一端，比如是A相電纜耐壓，則接入A相，B、C兩相短接接地，電纜另一端需懸空，有條件則需用絕緣罩子包裹好，以免對外放電，安排專人看守。

4、儀器開機，進入交流耐壓界面，設置耐壓電壓時間，直接點擊自動升壓，儀器自動找頻，等諧振后，自動完成升壓和計時。

5、試驗結束后需對電纜進行長達5分鐘以上的放電，因為電纜是容性的被試品，以免對人造成安全隱患。
