油浸式試驗變壓器的接線升壓操作詳解

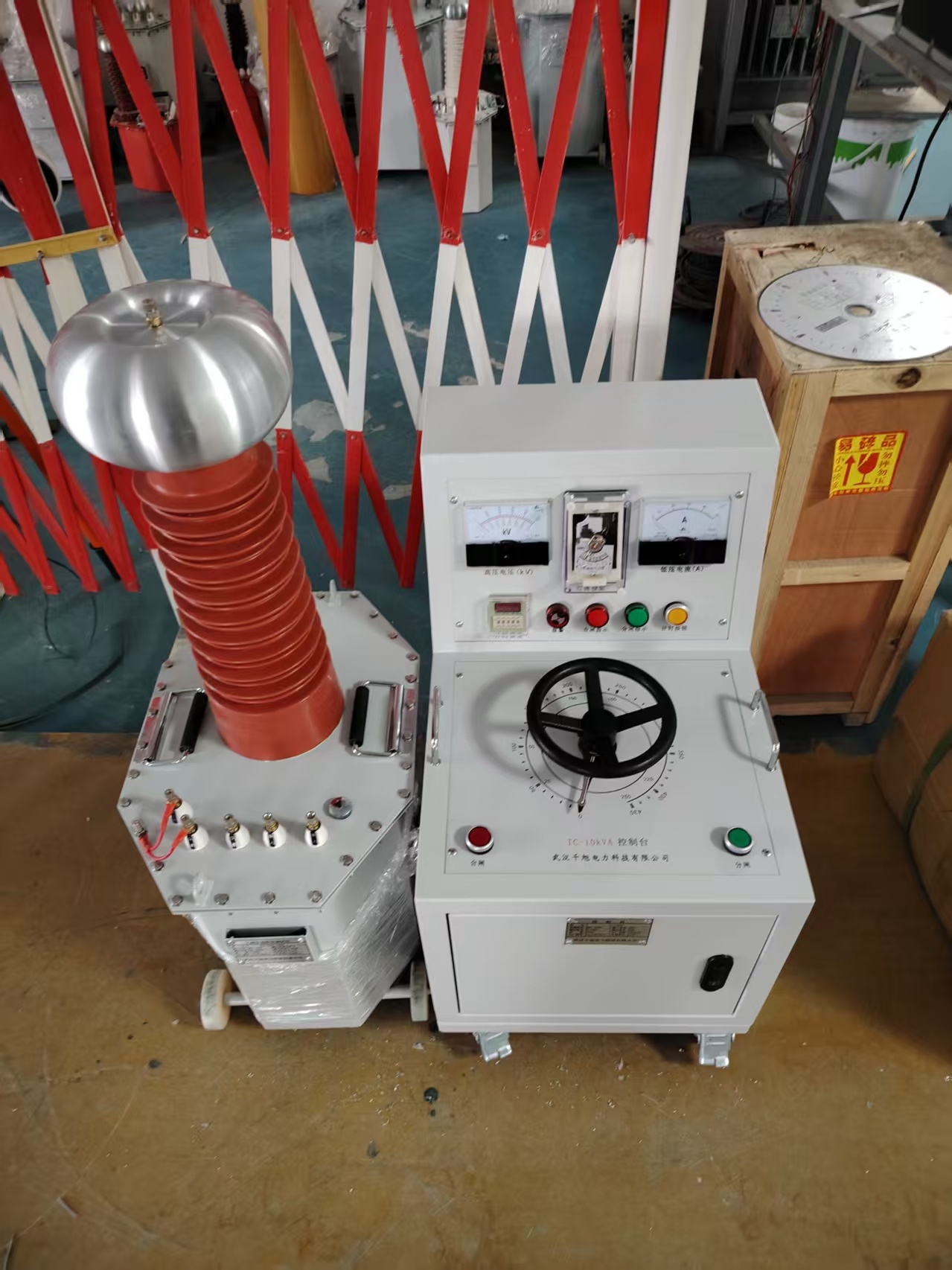

油浸式試驗變壓器又稱工頻交流耐壓測試儀是用來對各類電力系統一次設備進行工頻交流耐壓的專用儀器，常見的有變壓器、開關、互感器母線絕緣子等，在電力預防性試驗中的應用是相當?shù)膹V泛的，下面來具體介紹下YDJ-10kVA/100kV的工頻耐壓裝置的接線操作介紹，首先準備一套試驗變壓器如下圖：

常規5kVA控制部分為箱式，10kVA及以上則為臺式，左邊為升壓部分，內部為兩組繞線實則是個小型的變壓器，右邊為控制部分，內部為一個調壓器和各種保護繼電器，試驗過程中兩者要保持安全距離。

儀器接線很簡單，主要分儀表和輸出（試驗變則是輸入），儀表是用來采集電壓以到控制臺部分顯示電壓的，常規最大電壓為100V，輸入則是控制部分通過調節調壓器給試驗變壓器升壓，常規為200V左右，然后試驗變壓器通過輸入電壓經過線圈感應升壓到一個高電壓，接到被試品達到一個耐壓效果。

控制部分后面接線為一組輸出端子，一組儀表端子，一個電源端和接地端，試驗變壓器則是一組儀表端子和一組輸入端子（對應控制臺輸出端）和高壓尾和接地端，常規高壓尾接地，儀表端一端接地。接線原理圖如下：

具體接線則控制臺輸出端接試驗變壓器輸入端，儀表端接儀表端，高壓尾和控制部分接地端接地。

接好所有線后，準備升壓操作，首先打開控制臺電源，點擊合閘按鈕，此時旋鈕歸零位，緩慢向右旋轉升壓到指定電壓，當達到指定電壓后點擊計時后儀器自動計時，當超過時間后儀器會報警提示的，升壓結束后旋鈕歸零，點擊分閘，然后關閉電源放電即可。
