多頻感應耐壓試驗接線原理圖
多頻感應耐壓試驗接線原理圖
高壓測量接線圖
次級繞組增壓原理圖（附件1）
在該接線圖中，多頻主機的輸出連接到被測PT的測量繞組，然后將PT的高壓側連接到分壓器的高壓端。 分壓器的信號線連接至多頻主機的分壓信號輸入端。 。 開始測試前應確保各接地端子可靠接地。 由于連接了高壓分壓器，因此測試時無需考慮容量上升問題。 多頻主機采集到的高壓端電壓值即為實際測試電壓值。

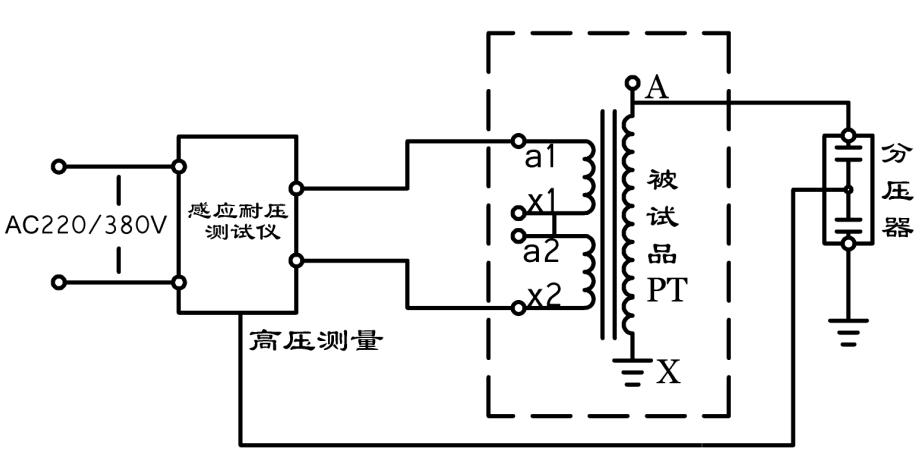

次級繞組串聯電壓原理圖（附圖2）
如果圖1所述的測試中多頻感應耐壓測試儀的輸出功率不能使被測PT達到測試電壓，可以參考圖2的接線方法將次級繞組串聯以獲取電壓 ，因此相同的功率要求需要更少的輸入電流，因?yàn)榇渭?jí)電壓更高。
3.2 不帶高壓測量接線圖
次級繞組增壓原理圖（附圖3）
此接線圖為不帶高壓分壓器的參考接線方法。 多頻輸出連接到被測PT的測量繞組，然后根據PT本身的變比轉換高壓電壓。 這里，因?yàn)樗鼪](méi)有配備高壓分壓器。 當電壓等級較高時，需要考慮容量上升對一次電壓的影響。

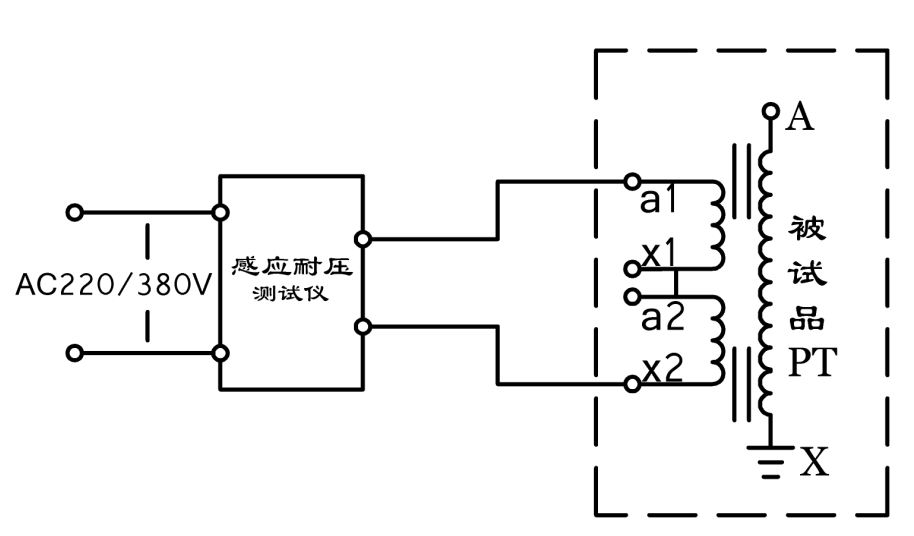

次級繞組串聯電壓原理圖（附圖4）
圖3中，如果多頻主機的輸出功率無法在被測PT原邊獲得理論測試電壓，可以考慮串壓PT的副邊繞組。 此時，需要相同的功率要求，因?yàn)榇渭?jí)電壓較高，因此需要較小的輸入電流。 由于這種接線方式?jīng)]有配備分壓器，因此還必須考慮容量上升的影響。
