什么是重合閘的前加速呢？

什么是重合閘的前加速呢？

        當線路發生故障時，靠近電源側的保護先無選擇性的瞬時動作跳閘，然后開始重合閘，重合后我的保護的動作實現，按階梯形進行一個過流保護一二三段配合動作，這稱為重合閘前加速。

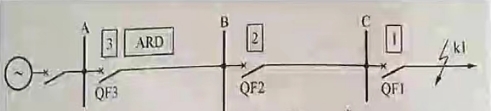

        我們以上圖為例，比如說在我K1這個位置出現了一個線路接地故障，那么對于靠近電源測保護直接將開關無選擇性的跳閘，也就是將Qf3開關跳閘。這個時候故障點電源之間就被Qf3給它隔離開了，Qf3在瞬時動作跳閘之后馬上又重合閘，此時只有Qf3這個位置配置了這個重合閘功能，B變電站和C變電站都沒有配置重合閘功能，當我A變電站這個Qf3開關重合上之后，我們才按階梯行配合動作，這時第一時限，Qf1的一段電過電流保護動作。如果沒有動作，這個故障點仍然存在的話，Qf2這個開關它的過流二段動作，將QF2開關斷開，如果這個時候我QF2開關又沒有動作，那么這個故障點最后就由我a變電站 Qf3的第三段電流，也是過流三段，經過三段的整定時間延時之后動作，將Qf3這個開關跳開，以隔離故障。

        以上就是說當K1出現故障之后，首先是Q3撬開，撬開之后呢，立馬重合，重合之后如果故障點仍然在。那么經過 Qf1一段動作，如果一段動作并沒有將 Qf1這個開關跳開，那么這個時候就由我 Qf2的二段保護動作將 Qf2這個開關給它斷開，如果這個時候 Qf2這個開關又沒有將這個開關斷開之后的話，那么就由 Qf3它的過流三段來動作，那么過了三段的時間的延時Qf3將開關撬開。

我們可以看到當我線路出現故障?？拷娫磦?cè)的開關是瞬時跳閘然后重合，這個動作是在過流保護動作之前的，這就叫做重合閘的前加速。
