變頻互感器綜合測試儀測量CT/PT互感器勵磁曲線接線操作

        互感器是電氣系統中將一次電壓轉換成二次電壓用于繼電保護裝置采集的常用設備，互感器測試儀主要分類兩類，一種是電流互感器（俗稱CT），另外一種是電壓互感器(PT)，兩種互感器在系統中都起到至關重要的左右，所以對互感器的定期校驗也是必要的，互感器的試驗項目有：變比、極性、勵磁曲線、二次直阻、拐點電壓等數據，今天用我司的變頻互感器伏安特性測試儀QXFA-V來介紹下測量互感器勵磁曲線的接線操作及步驟。

        儀器面板介紹

·紅色S1接頭、黑色S2接頭：試驗電源輸出

·黃色M1接頭、黑色M2接頭：輸出電壓回測

·綠色P1接頭、黑色P2接頭：感應電壓測量

1、電流互感器CT

試驗接線：儀器S1 M1接入互感器二次側2S1、S2 M2接入互感器二次側2S1，儀器P1、P2接入CT一次側P1、P2，如果互感器有其他繞組，需短接接地。

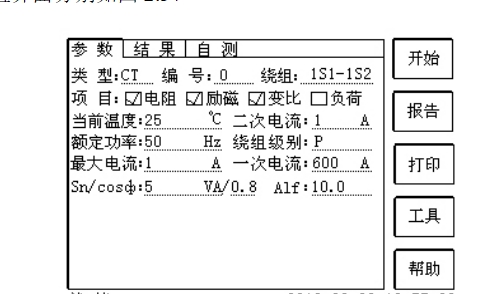

儀器操作：儀器數設置，試驗對象改為CT，按照銘牌設置參數。

2、電壓互感器PT

試驗接線：儀器S1 M1、S2 M2接入互感器二次側

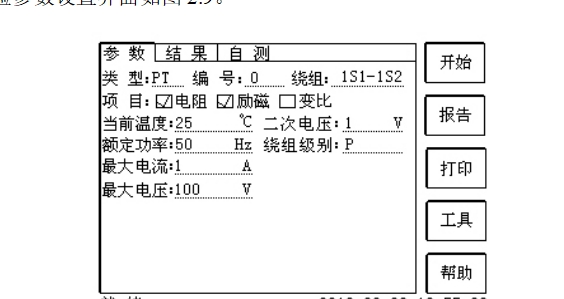

儀器操作：參數設置，試驗對象改為PT，按照銘牌設置參數。點擊開始試驗，即可開始測量。
