變壓器能效等級測試儀測試變壓器能效等級操作介紹

常見的能效等級S13或者S15等更高規格的變壓器，需要對應的去檢測其能效等級和容量，所以使用變壓器能效等級測試儀是有必要的。

變壓器能效等級測試接線跟變壓器容量測試接線是一樣的，測試變壓器能效等級將高壓測黃綠紅對應接上儀器測試線，變壓器低壓側abc用專用的大電流現短接。對應接線如圖

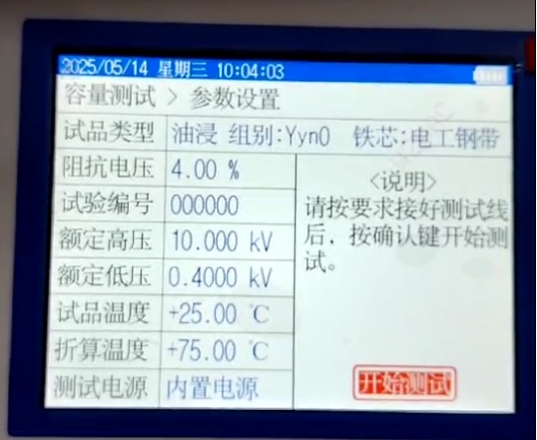

按照儀器背面接線圖接好測試線后，觀察變壓器銘牌 記錄變壓器高壓側和低壓側等級，以及變壓器容量，試驗變壓器是s11常規變壓器，高壓測10kV，低壓側400V，容量50kVA，對應設置好參數。

對應輸入好參數后，點擊開始測試，結果如下圖
