絕緣電阻測試儀測試變壓器的絕緣電阻如何接線

變壓器作為電力傳輸?shù)闹匾考?，定期對變壓器進行預防性檢測是十分必要的，絕緣電阻則是變壓器檢測的重要一環，常規測量變壓器絕緣電阻使用普通的絕緣電阻測試儀即可，千旭電力QX2672絕緣電阻測試儀輸出電壓最高5000V，有500V、1000V、2500V、5000V四個檔位，短路電流不小于1mA，支持測量變壓器、高壓開關、互感器等各類電力設備的絕緣電阻，

，

絕緣電阻測試是通過施加直流電壓（通常500V~5000V），測量變壓器繞組與地（或繞組間）的電阻值，反映絕緣材料的介電性能。其核心公式為：

1. 變壓器絕緣電阻測試接線

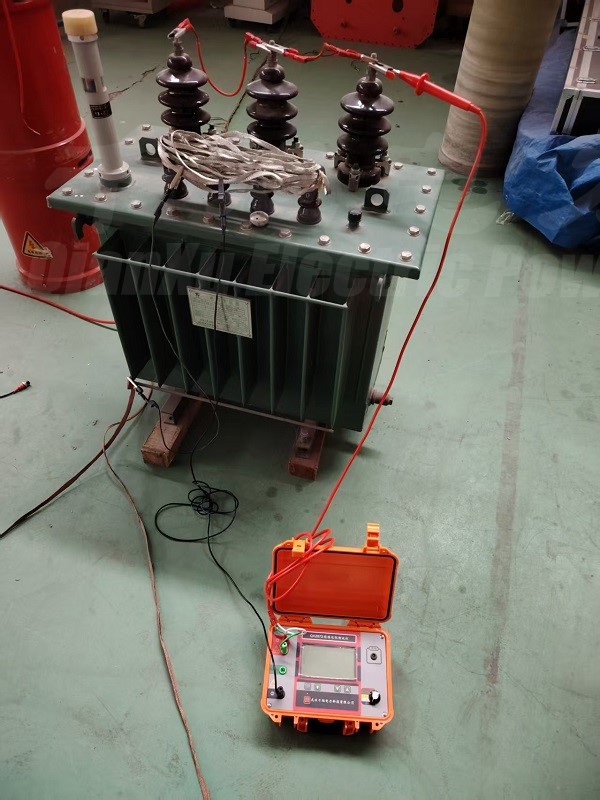

常規變壓器絕緣電阻測試為高壓側對低壓側及地的絕緣電阻，又或者低壓側對高壓側及地的絕緣電阻，碰到干式變壓器，還會測量鐵芯對地的絕緣電阻，下面以一臺油浸式變壓器來測試高壓側對低壓側及地的絕緣電阻。變壓器高壓側ABC短接接測試儀的高壓輸出端紅線L，變壓器的低壓側abco短接接外殼及地線，并連接絕緣電阻測試儀的L端，構成測試回路，具體如下圖：

2. 開始測試

儀器開機，此時需選擇合適的電壓檔位，常規10kV變壓器用2500V的檔位測試即可，35KV或更大的系統則需用5000V或者更大的電壓測試，該變壓器是10kV系統，我們采用2500V的檔位進行測試，具體如下：

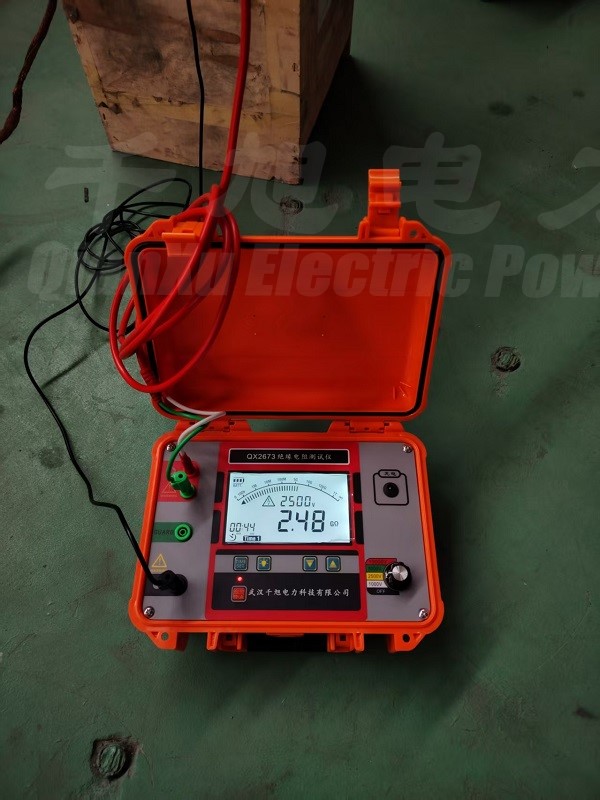

點擊開始測試，耐心等待15s和60s數據，如下圖：

等待測試60s后，儀器自動計算吸收比，點擊停止后，按上下按鈕，可以查看15s和60s數據以及吸收比和極化指數

3. 測試互感器絕緣電阻

互感器絕緣電阻接線則跟變壓器接線類似，將一次測短接接高壓輸出L端，二次側短接地后，跟兆歐表的E端相連

無論是變壓器測試還是電纜測試已經互感器測試，測試完成后都需要對被試品進行放電處理。
