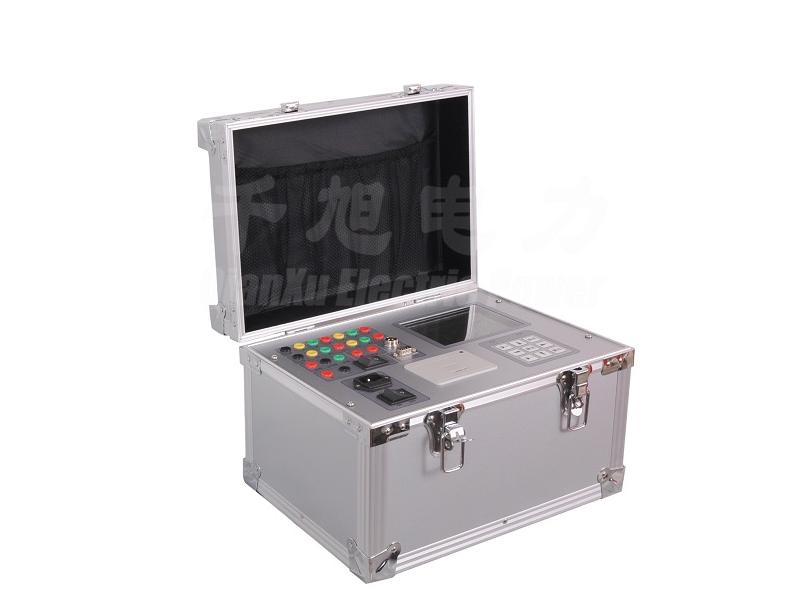

斷路器動特性測試儀測試的數據有什么參考意義?
斷路器動特性測試儀測試的數據對評估斷路器性能、保障電力系統安全運行具有重要參考意義。以下從測試數據的具體參數及其應用場景進行詳細分析：
一、核心測試參數及參考意義
1. 分/合閘時間
定義：斷路器從接收到分/合閘指令到觸頭完全斷開/閉合所需時間。
參考意義：
分閘時間過長：可能導致電弧燃燒時間延長，加速觸頭燒蝕，甚至引發絕緣擊穿。
合閘時間偏差：影響系統同期并網，導致涌流或機械沖擊。
標準參考：
真空斷路器：分閘時間≤50ms，合閘時間≤100ms；
SF6斷路器：分閘時間≤60ms，合閘時間≤120ms（依據GB/T 1984）。
2. 分/合閘同期性
定義：三相觸頭動作時間差（極間同期性）及同相雙斷口動作時間差（斷口同期性）。
參考意義：
三相不同期：導致非全相運行，引發系統電壓不平衡、中性點偏移，威脅變壓器和發電機安全。
斷口不同期：可能造成電弧重燃，加速滅弧室老化。
標準限值：
三相不同期：≤3ms（110kV及以上）；
斷口不同期：≤2ms（GB/T 3309）。
3. 行程與超程
行程：觸頭從閉合到完全斷開的運動距離。
超程：觸頭閉合后彈簧壓縮的額外行程，確保接觸壓力。
參考意義：
行程不足：觸頭未完全分離，可能導致電弧持續；
超程不足：接觸壓力下降，引發接觸電阻增大、過熱（如回路電阻＞制造商值1.2倍時需排查）。
標準要求：行程誤差≤±5%，超程符合設計值（如真空斷路器超程通常為3~5mm）。
4. 分/合閘速度
定義：觸頭運動過程中的平均速度或剛分（合）點瞬時速度。
參考意義：
分閘速度過低：滅弧介質（如SF6）吹弧能力不足，易導致復燃；
合閘速度偏差：可能引起觸頭彈跳，產生操作過電壓。
典型值：
真空斷路器：分閘速度1.2~1.6m/s，合閘速度0.8~1.2m/s；
SF6斷路器：分閘速度≥6m/s（220kV等級）。
5. 彈跳時間與次數
定義：觸頭閉合時的機械振動持續時間及次數。
參考意義：
彈跳時間過長：導致預擊穿電弧，燒損觸頭表面（真空斷路器彈跳應＜2ms）；
彈跳次數過多：加速觸頭材料磨損，縮短使用壽命。
6. 線圈電流與動作電壓
分/合閘線圈電流波形：反映電磁鐵動作特性。
動作電壓范圍：最低/最高可靠動作電壓。
參考意義：
電流波形畸變：線圈卡滯或電源回路接觸不良；
動作電壓超標：可能導致拒動（如最低動作電壓＞65%額定電壓時需調整）。
二、測試數據的實際應用場景
1. 新設備驗收
驗證性能：對比出廠試驗數據，確保分合閘時間、速度等參數符合設計標準。
示例：某500kV SF6斷路器驗收時，若分閘時間＞60ms，需檢查液壓機構或控制回路。
2. 預防性維護
趨勢分析：通過歷史數據對比，識別參數劣化趨勢（如分閘時間逐年增加可能預示彈簧疲勞）。
案例：某變電站真空斷路器合閘時間從80ms增至95ms，解體發現凸輪機構磨損，及時更換避免故障。
3. 故障診斷
拒動/誤動分析：測試數據可定位故障點：
線圈電流異常：控制回路斷線或電磁鐵卡澀；
速度突降：傳動連桿斷裂或緩沖器失效。
示例：某斷路器合閘失敗，測試顯示合閘線圈電流僅為正常值的30%，排查為輔助開關觸點氧化。
4. 技術改造評估
更換機構后的驗證：如將彈簧機構改為液壓機構后，需重新測試分合閘時間是否達標。
案例：某110kV斷路器更換永磁機構后，分閘時間由45ms優化至38ms，提升開斷能力。
三、數據參考的行業標準
| 參數 | 參考標準 | 典型限值 |
|---|---|---|
| 分閘同期性 | GB/T 1984 | ≤3ms（110kV及以上） |
| 合閘彈跳時間 | DL/T 403 | ≤2ms（真空斷路器） |
| 分閘速度 | IEC 62271-100 | ≥6m/s（220kV SF6斷路器） |
| 動作電壓范圍 | ANSI C37.09 | 65%~120%額定電壓 |
| 回路電阻 | DL/T 596 | ≤制造商規定值的1.2倍 |
四、總結
斷路器動特性測試數據是評估其機械性能、電氣可靠性的核心依據：
時間參數：直接關聯電弧控制與系統穩定性；
行程與速度：決定滅弧效果與機械壽命；
同期性與彈跳：影響設備安全與電網質量。
通過定期測試與數據分析，可精準定位隱患、優化運維策略，避免因機械故障引發的停電事故，保障電力系統高可靠性運行。
