使用手持式回路電阻測試儀進行開關接觸電阻檢查

高壓開關回路電阻指的是在高壓開關設備中，各電氣元件和連接部分的電阻。它影響開關的導電性能和整體電力系統的穩定性。低電阻有助于確保開關正常工作，減少能量損耗，并防止設備過熱。定期檢查高壓開關回路電阻是為了確保設備的正常運行，防止過熱，減少能量損耗，并維護電力系統的穩定性。高電阻可能導致開關性能不穩定或發生故障，因此定期檢查可以及早發現潛在問題，確保系統的安全和效率。

下面使用手持式回路電阻測試儀進行開關接觸電阻測試儀：

具體接線是由兩根電流電壓采集線，分別接入被試品兩端，接線十分簡單。

這里注意是粗線為電流線，細線為電壓線，電壓線在測試?yán)锩骐娏骶€接在外面。

接線完成后，長按開機按鈕儀器開機，如下圖：

按照標準設置測試電流，規程要求測試電流不小于100A，測試時間選擇快速即可（手持式回路電阻測試儀最長持續時間為60S），填寫設置編號，開始測試。

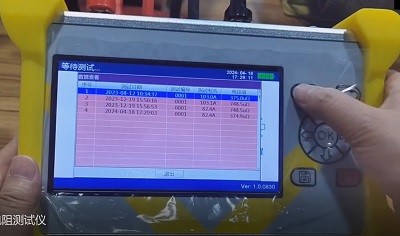

通過上圖可以得知此時的測試結果為375μΩ，這里是測試的標準電阻，實際測量開關接觸電阻不會這么大。點擊保存數據，如下圖，數據即可保存，同時數據可以直接導出到電腦里。

斷路器導電回路電阻標準參考值
