斷路器（高壓開關）試驗指導書
真空開關高壓斷路器發生的缺陷故障中，在某些地區機械類缺陷故障已超過絕緣類缺陷，成為造成斷路器功能失靈、影響電網安全運行的Z主要因素。機械特性試驗是高壓斷路器例行停電試驗中常做的試驗項目，目的是為了檢查斷路器操作機構性能是否良好。

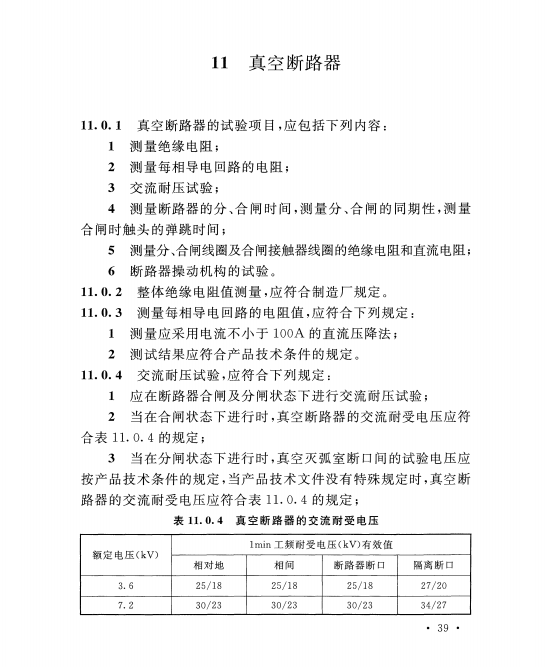

回路電阻測試
| 周期 | 要求 | 說明 | 推薦設備 | |||
| 1) 電廠、變電所避雷器每年雷雨季節 2) 必要時 | 1 測量應采用電流不小于 100A 的直流壓陣法; 2 測試結果應符合產品技術條件的規定。 | 100A以上回路電阻測試儀 | QXHL-100A QXHL-100P | |||
絕緣電阻測試
| 周期 | 要求 | 說明 | 推薦設備 | |||
| 1) 發電廠、變電所避雷器每年雷雨季節前 2) 必要時 | 應符合制造廠規定 | 測量分、合閘線圈及合閘接觸器線圈的絕緣電阻值，不應低于 10MΩ; | QX26系列 可調數字兆歐表 | |||

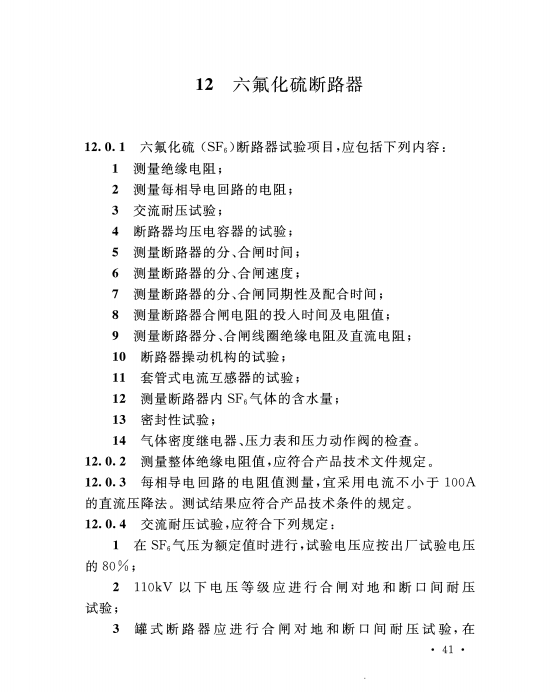

耐壓測試 采用設備：變頻串聯諧振試驗裝置QXXZ系列 試驗變壓器YD系列
| 額定電壓 (kV) | 1min工頻耐受電壓（kV）有效值 | |||
| 相對地 | 相間 | 斷路器斷口 | 隔離斷口 | |
| 3.6 | 25/18 | 25/18 | 25/18 | 27/20 |
| 7.2 | 30/23 | 30/23 | 30/23 | 34/27 |
| 12 | 42/30 | 42/30 | 42/30 | 48/36 |
| 24 | 65/50 | 65/50 | 65/50 | 79/64 |
| 40.5 | 95/80 | 95/80 | 95/80 | 118/103 |
| 72.5 | 140 | 140 | 140 | 180 |
| 160 | 160 | 160 | 200 | |
注:斜線下的數值為中性點接地系統使用的數值，亦為濕試時的數值。

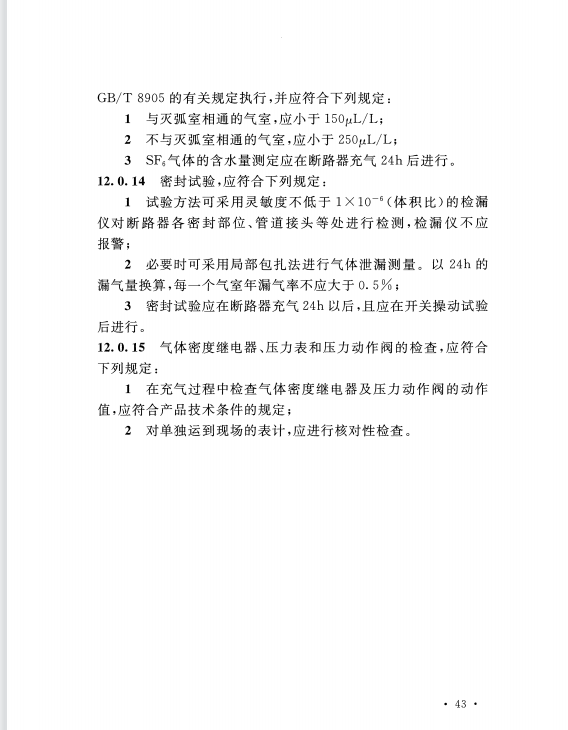

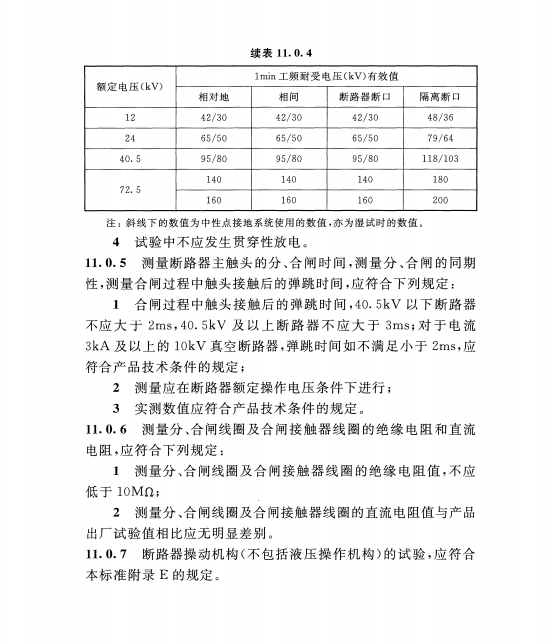

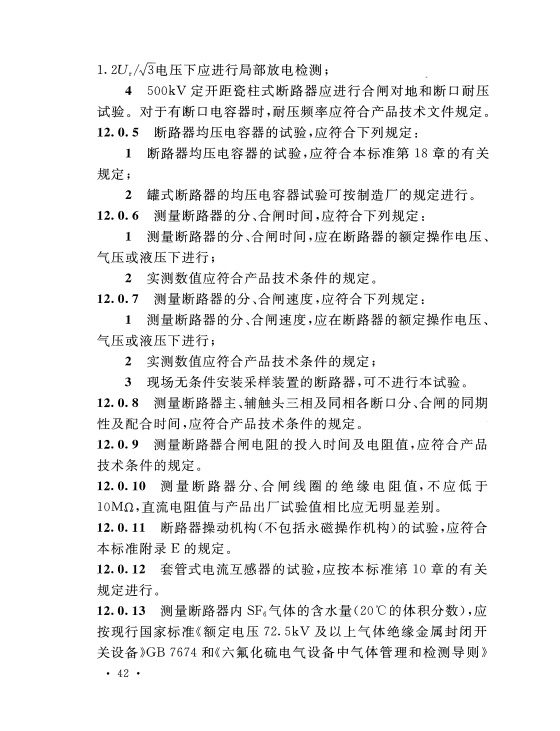

時間、同期性、彈跳時間測試
| 要求 | 說明 | 推薦設備 | |||
| 合閘過程中觸頭接觸后的彈跳時間， 40.5kV 以下斷路器 不應大于 2ms 40. 5kV 及以上斷路器不應大于 3ms; 對于電流 3kA 及以上的 lokV 真空斷路器，彈跳時間如不滿足小于 2ms ，應 符合產品技術條件的規定; | 采用2500V及以上兆歐表 | 高壓開關動特性測試儀QXGK-H | |||
