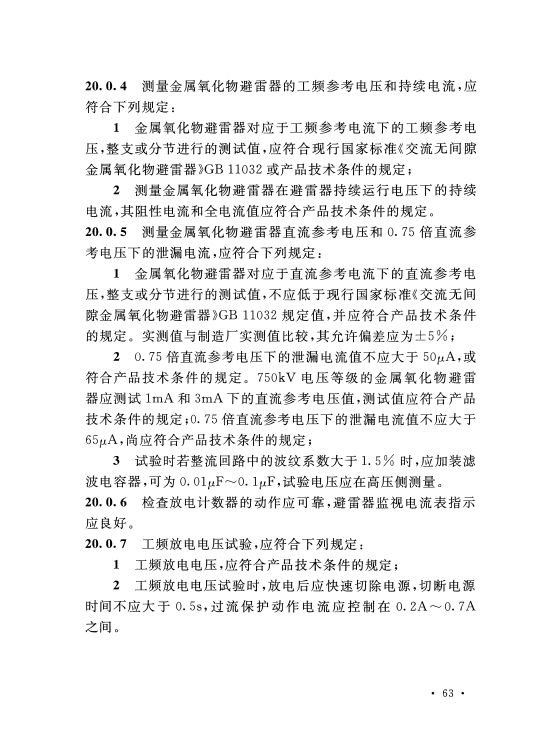

避雷器是電力設備中的一種重要設備，避免了雷擊對電力系統的損害。耐壓試驗是避雷器的重要測試環節之一。根據國家標準GB11032-2010《交流金屬氧化物避雷器》規定，耐壓試驗的標準應當滿足：額定電壓下充電電流的測量值應當不帶負荷地達到充電電容額定電流的70%以上，不應發生擊穿、破裂等異常情況。耐壓試驗主要目的是確保避雷器在正常工作操作下，能夠承受額定電壓和電流的震蕩和沖擊，保證設備的可靠性和安全性。
絕緣電阻測試
| 周期 | 要求 | 說明 | 推薦設備 | |||
| 1) 電廠、變電所避雷器每年雷雨季節 2) 必要時 | 1) 35kV以上,不低于2500MΩ 2) 35kV及以下,不低于1000MΩ | 采用2500V及以上兆歐表 | QX26系列 GM系列 | |||
直流泄漏電流測試
| 周期 | 要求 | 說明 | 推薦設備 | |||
| 1) 發電廠、變電所避雷器每年雷雨季節前 2) 必要時 | 1) 不得低于GB11032規定值 2) U1mA實測值與初始值或制造廠規定 值比較,變化不應大于±5% 3) 0.75U1mA下的泄漏電流不應大于50μA | 1)要記錄試驗時的環境溫度和相對濕度 2)測量電流的導線應使用屏蔽線 3)初始值系指交接試驗或投產試驗時的測量值 | ZGF系列 | |||
氧化鋅避雷器帶電測試
| 周期 | 要求 | 說明 | 推薦設備 | |||
| 1) 新投運的110kV及以上者投運3個月后測量1次;以后每半年一次;運行一年后,每年雷雨季節前1次。 2) 必要時 | 測量運行電壓下的全電流、阻性電流或功率損耗,測量值與初始值比較,有明顯變化時應加強監測,當阻性電流增加1倍時，應停電檢查 | 應記錄測量時的環境溫度、相對濕度和運行電壓。測量宜在瓷套表面干燥時進行,應注意相間干擾的影響 | 氧化鋅避雷器帶電測試儀QXYB-H | |||
避雷器底座絕緣電阻測試
| 周期 | 要求 | 說明 | 推薦設備 | |||
| 1) 電廠、變電所避雷器每年雷雨季前 2)必要時 | 自行規定 | 采用2500V及以上兆歐表 | QX26系列 GM系列 | |||
避雷器檢查放電計數器動作
| 周期 | 要求 | |
| 1) 電廠、變電所避雷器每年雷雨季前 2) 必要時 | 測試3-5次均應正常動作,測試后計數器指示應調到"0" | |
