適用于大型變壓器直流電阻的測量，該儀器是三通道的，三通道直流電阻測試儀可以支持三相同側簡化測量過程，改變變壓器檔位無需換線，攜帶方便操作簡單
參考標準：DL/T 845.3-2004
● 助磁法測試
● 三相測試
● 消磁功能
注：本產品享受免費技術指導、保修、軟件升級等服務。
歡迎致電：027-86628100 / 15927335914
Product Introduction
三通道直流電阻測試儀通過施加直流電流并測量引發的電壓來計算被測設備的電阻值。它的主要作用是檢測電氣設備中的接地電阻、絕緣電阻等參數，以確保設備的正常運行和安全性。
這種測試儀器通常具有高精度、快速測量、數據存儲和分析等功能，能夠為電力系統的維護和設備的安全性評估提供重要支持。三通道設計使得用戶可以同時對多個電氣設備進行測試，提高了測試效率和工作效率。

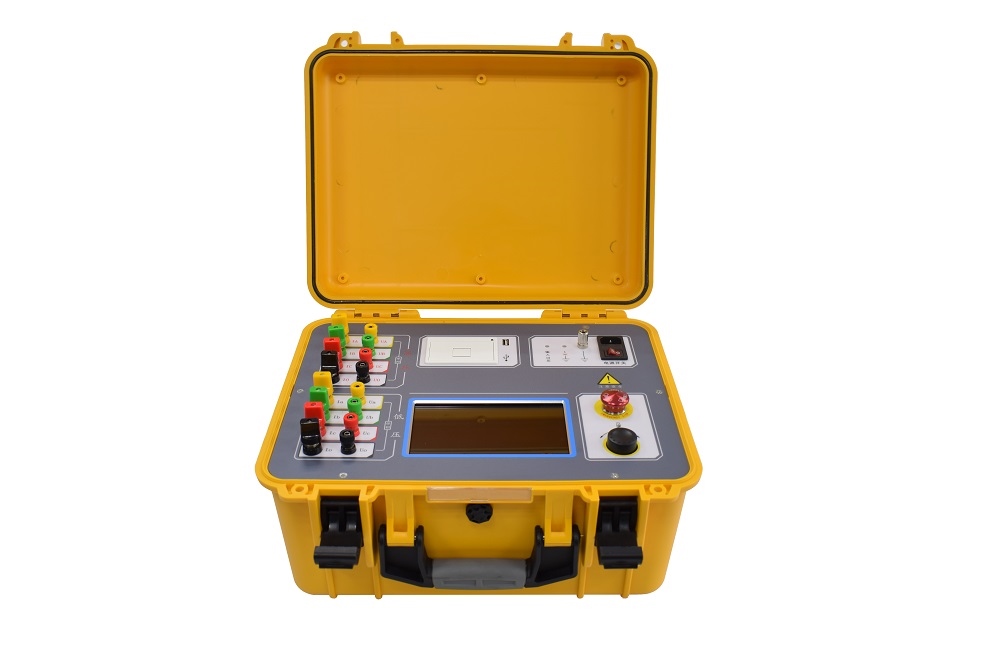

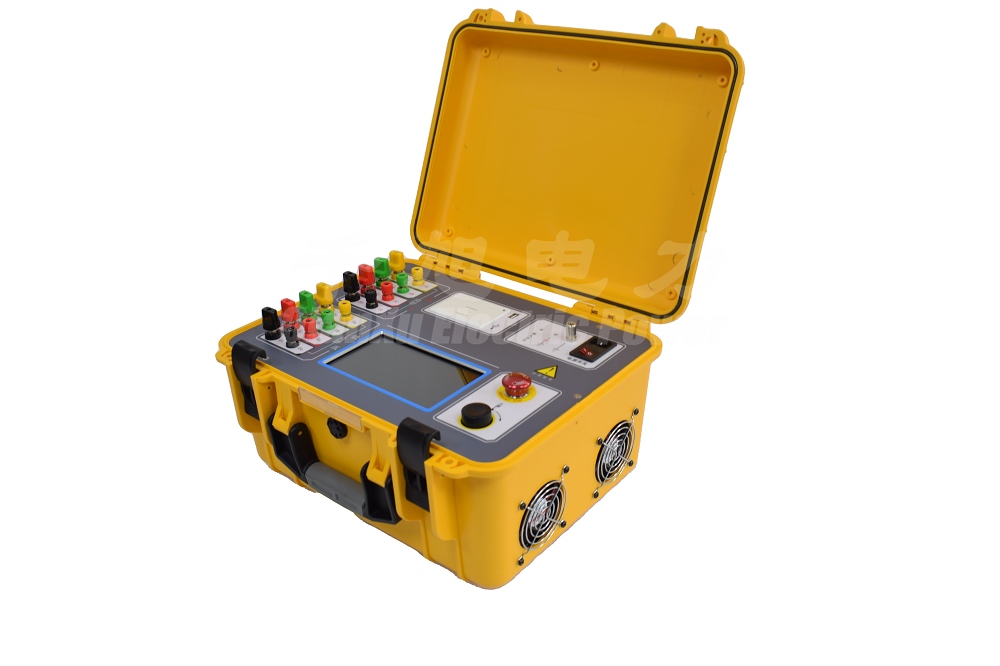

千旭電力QXS20A三通道直流電阻測試儀是磁化法測試與三相測試（Yn、Y、△）和消磁功能集成一體快速測試儀，適合測量大型電力變壓器。 屏幕采用真彩大屏幕高分辨率液晶顯示屏，帶觸摸功能控制旋鈕操作，方便現場使用， 具有中文菜單提示功能，操作方便直觀，一次連接即可完成所有直接電阻測試項目，測試速度快、精度高、測量范圍寬。
三通道直流電阻測試儀是一種用于測量電氣設備電阻值的儀器。它具有三個獨立的通道，可以同時測量三個不同的電阻值。這種測試儀通常用于測量變壓器等電氣設備的電阻值。
總的來說，三通道直流電阻測試儀是一種專門用于電氣設備電阻值測量的高精度儀器，現場使用比單通道直流電阻測試儀方便很多。
Product Introduction
輸出電流 | 單相 40A、20A、10A、5A、1A、0.2A、10mA、<1mA 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A |
測量范圍 | 單相40 A擋 0.1mΩ～0.5Ω 20 A擋 0.5mΩ～ 1 Ω 10 A擋 1.0mΩ～ 2 Ω 5 A擋 10 mΩ～ 4 Ω 1 A擋 0.1Ω～ 20Ω 0.2A擋 1.0Ω～ 100Ω 10mA擋 50Ω～ 2kΩ <1mA擋 500Ω～ 25kΩ 三相 20A + 20A擋 0.2mΩ ～ 0.3 Ω 10A + 10A擋 0.5mΩ ～ 0.6 Ω 5 A + 5 A擋 10 mΩ ～ 1.5 Ω 1 A + 1 A擋 0.1 Ω ～ 7.0 Ω 0.2A+0.2A擋 1.0 Ω ～ 30 Ω |
準 確 度 | ±(讀數×0.2%+2個字) |
工作電源 | AC220V±10%, 50/60Hz |
使用溫度 | -10℃～50℃ |
相對濕度 | ＜90%，不結露 |
儀器體積 | 428mm×350mm×230mm |
儀器重量 | 13.4 kg |
Product Parameters
1、適用性廣泛： 該測試儀可用于Yn型、Y型、△型繞組等不同類型的電氣設備的測試，并能計算出三相不平衡率，具有較強的適用性。
2、測試性能強大： 測試電源最大輸出電流40A，測試范圍0~25kΩ，充分滿足大部分變壓器的測試需求；同時集成了充磁方式和消磁功能，滿足各種現場測試需求。
3、自動化功能： 測試過程中可自動計算阻值變化率，幫助測試人員判斷數據穩定性，避免誤讀數據。
4、多重保護： 儀器具有多種保護功能，如380V誤接保護、反電動勢保護、斷線保護、斷電保護等，保障使用安全；并在未接地線時具有報警功能。
5、數據存儲與打?。?配備熱敏打印機，可存儲200條數據，支持USB大容量存儲，方便數據管理和備份。
6、人機交互設計： 工業級7英寸真彩大屏顯示屏，清新簡約的顯示風格設計，全觸摸加一鍵飛梭操作，提供舒適便捷的人機交互體驗，操作簡便。

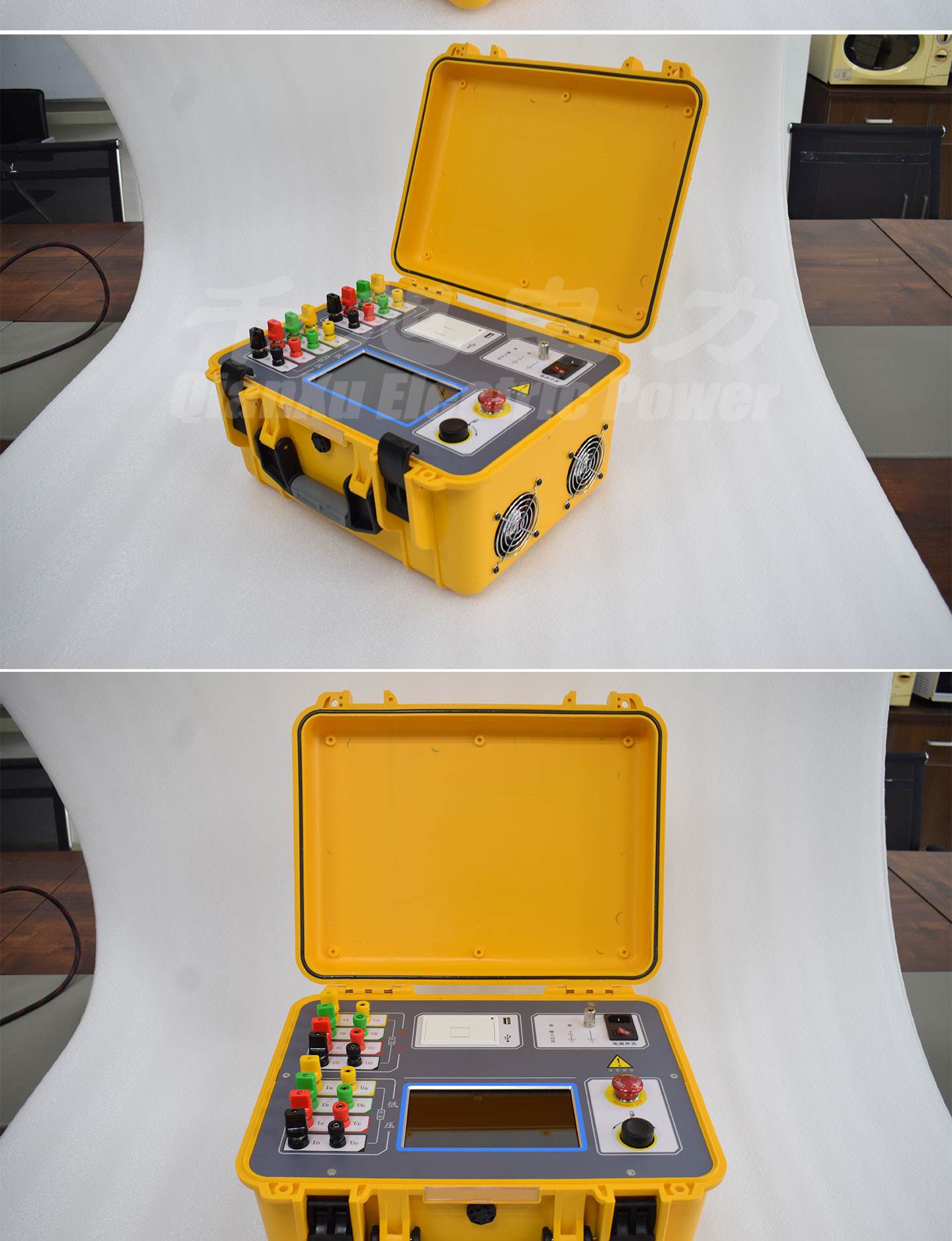

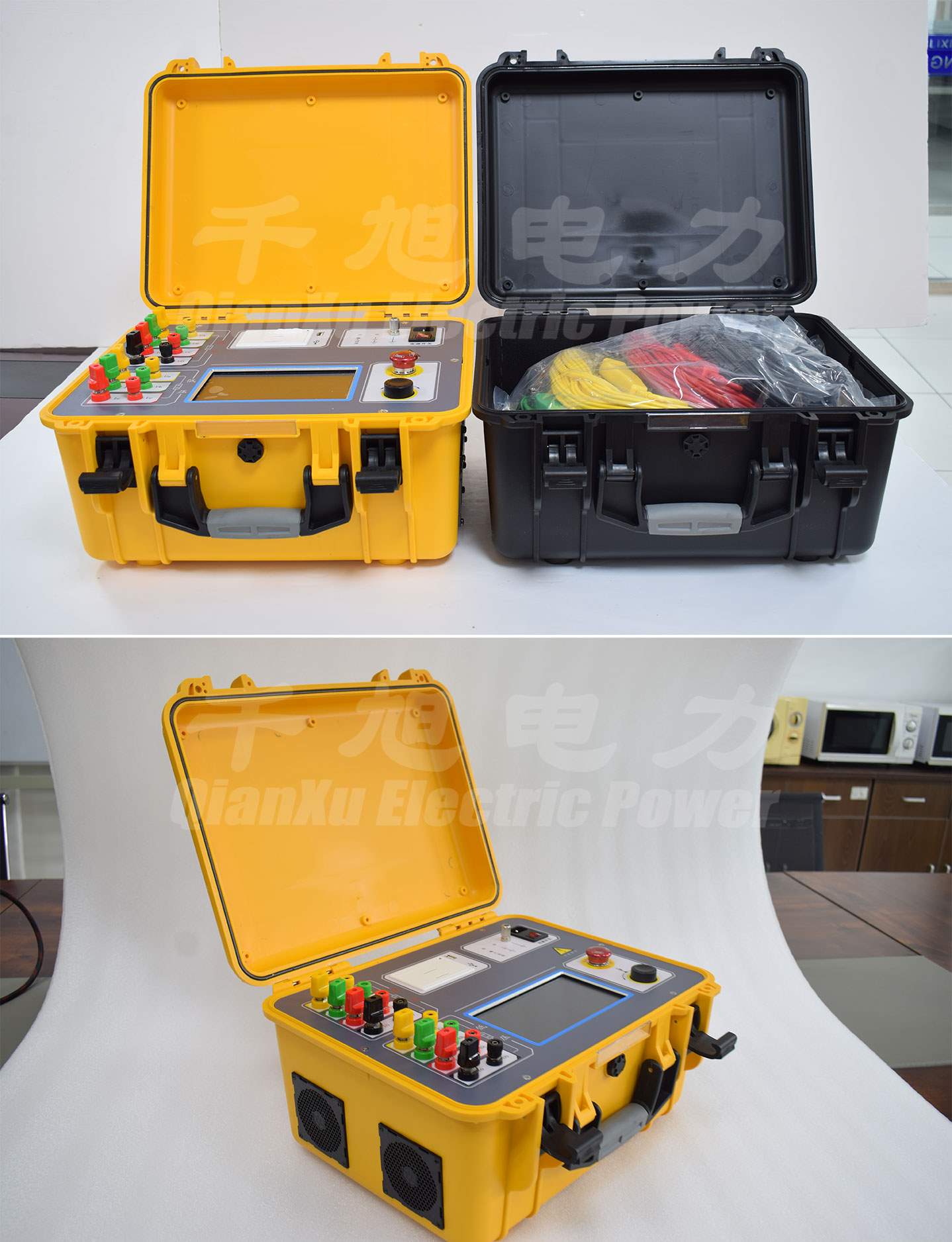

Product Image
Product Certificate
√1臺測試儀（三通道直流電阻測試儀）

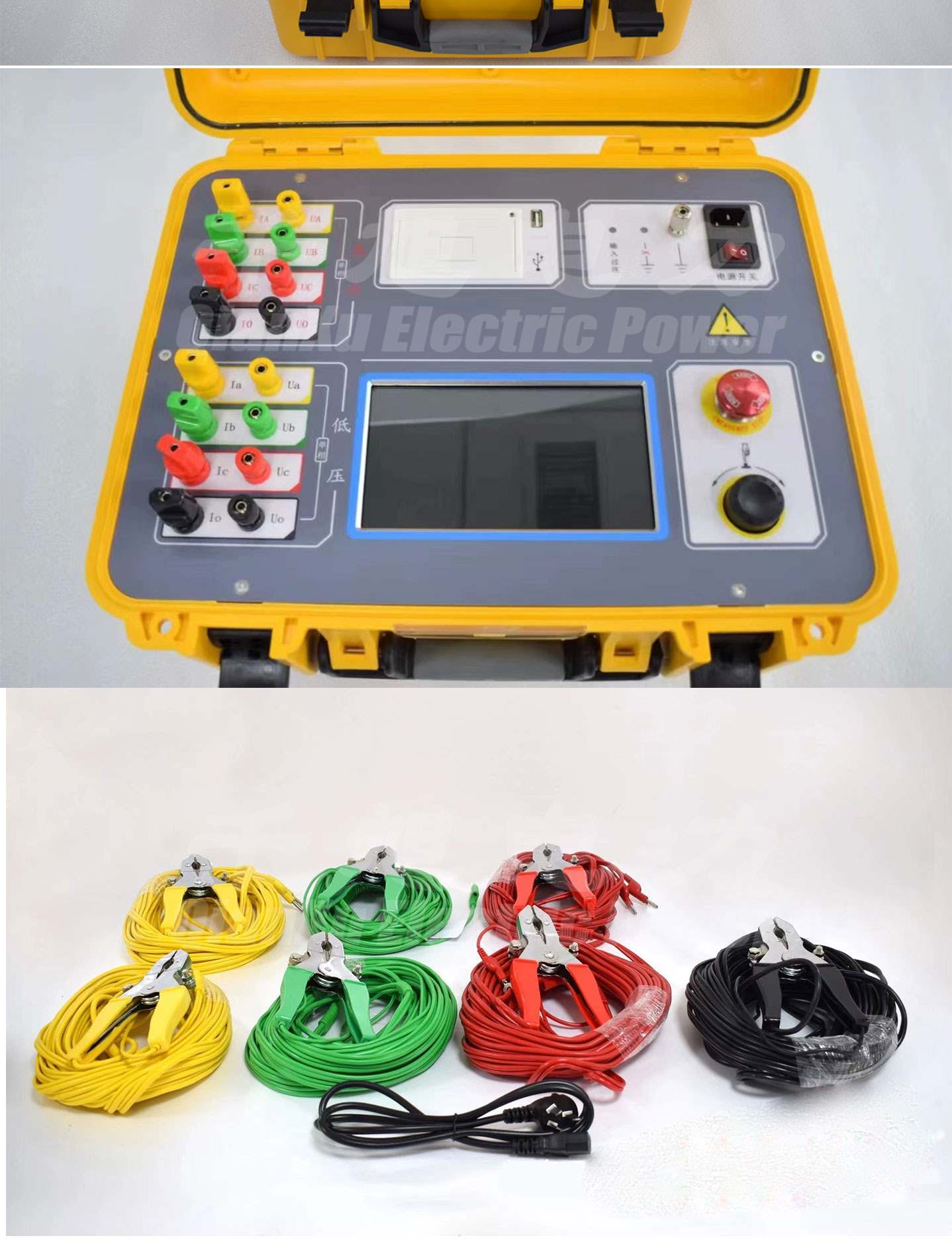

√1套測試線（黃色、綠色、紅色各2條，黑色1條）
√1條三芯電源線
√1條接地線
√3支保險管（10A）
√2卷打印紙
√1份印刷版用戶手冊
√1份出廠測試報告
√1份合格證及保修卡
