適用于大容量被試品的絕緣電阻測試，該設備電壓高、電流大具有聲光提醒測量吸收比和極化指數等功能，可調數字兆歐表現場測試功能全面，攜帶也方便
參考標準：DL/T 845.1-2004，DL/T 474.1-2018
●短路電流大
●可選擇0.25kV、0.5kV、1kV、2.5kV、5kV
●采用一體式機箱，體積小、重量輕、便于攜帶
注：本產品享受免費技術指導、一年保修、軟件升級等服務。
歡迎致電：027-86628100 / 15927335914
Product Introduction
武漢千旭電力可調高壓數字兆歐表GM-5kV結合了模擬電路、數字電路和機械操作的優勢，具有全面的輸出電壓、輸出電流、測量范圍、測量精度和抗干擾能力。它采用了帶反饋的它激式直流電壓變換器電路來產生測試電壓范圍為0～10kV的高電壓?？烧{(diào)數字兆歐表具有強大的自動調整能力，使其具備較好的抗干擾能力。
Product Introduction
技術參數
輸出電壓等級 | 0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV |
測試電壓精度 | ±(5%＋10V) |
短路電流 | 典型值10mA |
量程與準確度
量程 | 電阻測量有效范圍 | 精度 |
20MΩ | 0.01～19.99MΩ | ±(5%+3d) |
200MΩ | 5.0～199.9MΩ | ±(5%+3d) |
2000MΩ | 50～1999MΩ | ±(5%+3d) |
20GΩ | 0.5～19.99GΩ | ±(5%+3d) |
200GΩ | 5.0～199.9GΩ | ±(10%+3d) |
2000GΩ | 50～1999GΩ | ±(20%+10d) |
基礎參數
抗電場干擾能力 | 2mA(50/60Hz) |
報時、報警功能 | 秒表顯示最大值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘 到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警 |
顯示表 | 三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間 |
供電 | 內附可充電鋰電池，DC15V供電。帶交流（50/60Hz）專用適配器接入口對電池進行充電工作 |
使用環境 | 溫度：-20℃～+40℃；相對濕度：20%～90% |
體積 | 315×240×180mm（長×寬×高） |
質量 | 5.5kg |
Product Parameters
1. 抗干擾能力強：能夠抵御電場感應干擾，適用于50萬伏變電站場景下對大型變壓器絕緣電阻參數的測量，無需拆線。
2. 短路電流大：具備較大的短路電流值，適用于測試大容量、大電感的設備。
3. 寬廣的電阻測量范圍：能夠測量從0.01MΩ到1999GΩ的范圍，讀數準確，分辨率高。
4. 廣泛的高壓輸出范圍：可選擇不同的高壓輸出范圍，包括0.25kV、0.5kV、1kV、2.5kV、5kV和10kV，并且可以平滑調節到所需的電壓。
5. 聲光提醒功能：具備計時報時功能，提醒用戶記錄和分析被測對象的吸收比和極化指數。
6. 使用方便：采用一體式機箱設計，體積小，重量輕，便于攜帶和操作。
7. 外觀精美：采用堅固耐用的材料制作，增強儀器整體質感和使用壽命。

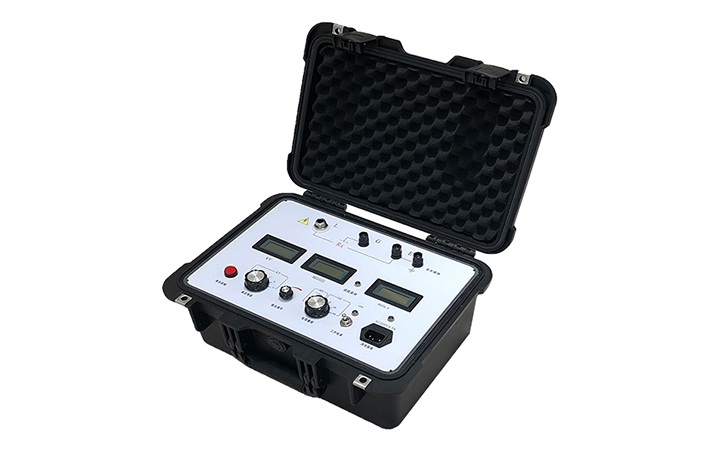

Product Image
Product Certificate
序號 | 名稱 | 數量 | 單位 |
1 | 主機（可調數字兆歐表） | 1 | 臺 |
2 | 高壓電纜 | 1 | 根 |
3 | 連接線 | 2 | 根 |
4 | 接地線 | 1 | 根 |
5 | 220V電源線 | 1 | 根 |
6 | 參考電阻(1GΩ) | 1 | 只 |
7 | 0.5A保險管 | 3 | 個 |
8 | 使用說明書 | 1 | 本 |
9 | 出廠報告 | 1 | 份 |
10 | 合格證 | 1 | 張 |
