Product Introduction
數字高壓兆歐表QX-10kV是一種用于測量電氣設備絕緣電阻的儀器，能夠模擬在10kV的電壓下測量電氣設備的絕緣電阻值，通常以兆歐（MΩ）為單位，其負載高具備5mA的短路電流（最高可定制更大）,測試過程中自動計算吸收比和極化指數，儀器另配低阻功能，可以持續輸出3kV左右的交流高壓，用于對于低阻時擊穿測試。數字高壓兆歐表適用于高壓設備（如變壓器、電纜、電機等）的絕緣性能檢測，確保設備在運行過程中的安全性，配備過壓、過流保護功能，確保使用過程中的安全，除了10kV，還支持其他電壓250V、500V、1000V、2500V、5000V其他電壓檔位的測試，以滿足不同的測試需求。主要應用于變電站、發電廠的設備檢測，檢測建筑內電氣系統的絕緣性能，確保電力設備的可靠性和安全性，應用性十分廣泛，適用于各種高壓設備的絕緣測試和維護工作。
Product Introduction
額定電壓（kV） | 0.25、 0.5、1、2.5、5、10（kv） |
測量電壓(kV) | 額定電壓 ×（1±10%） 負載阻值不低于量程的1% |
最大誤差為10% RDG的范圍 | (0.001～50)GW/5kV/10kV (0.001～50)GW/2.5kV (0.001～50)GW/1kV (0.001～5)GW/0.5kV (0.001～5)GW/0.25kV |
最大誤差為 20%RDG的范圍 | (50～2000)GW/5kV/10kV (50～200)GW/2.5kV (50～100)GW/1kV (5～10)GW/0.5kV (5～10)GW/0.25kV |
輸出短路電流 | ≥5mA |
cx | 0.01-9.99uF 20%±5rgd |
吸收比、極化指數的 測量范圍 | 測量范圍: 0.01 ～9999.99 最大誤差: ±(1%RDG＋1d) |
輸出電壓顯示誤差 | ±(3%RDG + 1d) |
帶電監視 | 報警AC 0-3KV（參考值） |
顯示方式 | 數字和模擬指針雙顯 |
短路電流 | 5mA（可訂做10mA） |
電壓測量精度 | 5%+10V |
測試電壓精度 | 標稱值的100% 到110% |
尺寸 | 27 ×22 ×15cm |
重量 | 3kg |
電池供電 | 19V2600mAH鋰離子可充電蓄電池 |
充電電源 | 220V±10%，50/60 HZ |
Product Parameters
1、標準輸出電壓：可輸出250V、500V、1000V、2500V、5000V和10000V。
2、自檢功能：具備自動檢測測試回路是否正常的功能。
3、帶電檢測：能夠檢測被試品是否帶電及其帶電電壓。
4、泄露電流測試：提供泄露電流測試功能。
5、自動放電功能：測試結束后自動放電。
6、自動測試與記憶：可自動測試并記憶R15S、R60S和R10min值，自動顯示極化指數（PI）和誘電吸收比（DAR）的測試值及時間。
7、BURN測試模式：針對短路故障或低絕緣電阻值的情況，可以使用此模式進行嘗試性燒穿。
8、顯示功能：具備模擬指針與液晶屏雙重顯示，液晶屏反映被試品絕緣電阻的精確度，模擬指針則顯示測試過程中絕緣電阻值的動態變化。
9、升壓告警：蜂鳴器警示高壓輸出，提醒操作人員遠離試驗場地，試驗結束后警示聲音自動停止。
10、故障診斷與保護：具有自檢短路故障診斷和短路狀態下的自動停止測試功能。
11、智能電池管理：電池電量數字顯示，具有欠壓報警保護功能。
12、自動關機：測試結束后10分鐘無任何操作，儀器自動關機。

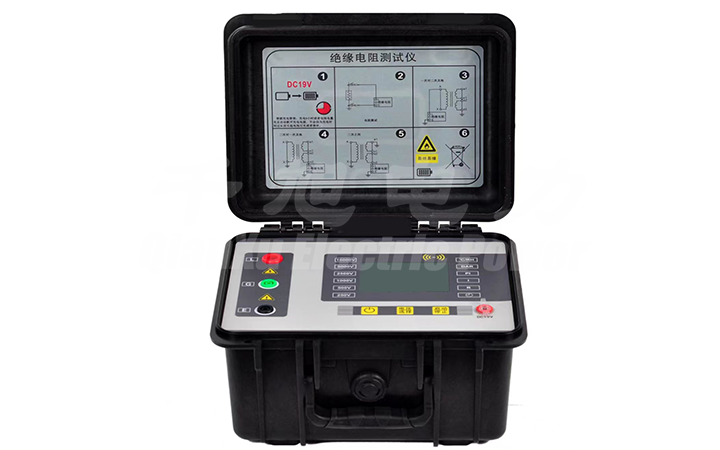

Product Image
Product Certificate
序 號 | 名 稱 | 單 位 | 數 量 |
1 | 測試儀主機 | 臺 | 1 |
2 | 專用測試線（紅綠黑） | 套 | 1 |
3 | 專用充電器 | 個 | 1 |
4 | 儀器外包裝 | 個 | 1 |
5 | 使用說明書 | 份 | 1 |
6 | 產品合格證 | 張 | 1 |
7 | 出廠檢測報告 | 份 | 1 |
